[AWS] VPC

완벽하기 쉽지 않지만 완벽해지려고 노력해야 한다 2022. 7. 20. 16:38

VPC

  • VPC 란? ( Virtual Private Cloud )
    • 독립된 가상의 클라우드 네트워크
    • AWS는 사용자에 따라 네트워크 환경을 직접 설계할 수 있음
    • IP대역, 인터페이스, 서브넷, 라우팅 테이블, 인터넷 게이트웨이, 보안그룹, 네트워크 ACL등을 생성하고 제어할 수 있음
  • VPC의 종류
    • 기본 VPC
      • 리전 별로 1개씩 생성되어 있으며 VPC 내에 AWS 리소스가 미리 정해져 있음
    • 사용자 VPC
      • 사용자가 수동으로 생성해야함
      • 최대 5개 까지 만들 수 있음
  • VPC의 특징
    • 확장성
      • 손쉽게 VPC 자원을 생성, 삭제 가능
    • 보안
      • 인스턴스 레벨과 서브넷 레벨에서 인바운드와 아웃바운드 필터링을 수행할 수 있음
      • 보안그룹과 네트워크 ACL을 통해 보안 강화 가능
    • 사용자중심
      • 네트워크 지표 및 모니터링 툴을 활용하여 사용자에게 높은 가시성 제공
    • 제약사항
      • 전통적인 네트워크 환경에서 사용했던 기능이 제한되어 있거나 일부만 사용가능
        • 브로드캐스트, 멀티캐스트, IP 기반 Failover 프로토콜(VRRP. HSRP 등)

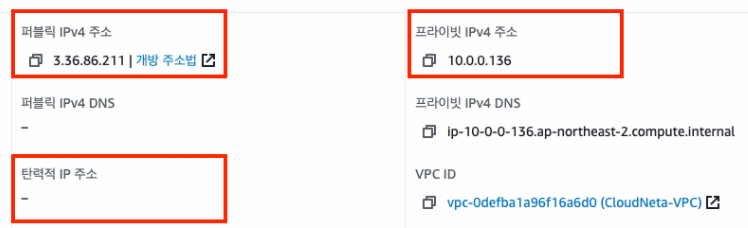

VPC 실제로 살펴보기

  • 퍼블릭 IPv4
    • AWS Public IP - 퍼블릭 ip
    • EC2 중지 후 다시 시작히 public IP 가 변경됨
  • 프라이빗 IPv4
    • 실제 서버에 할당된 주소
  • 탄력적 IP 주소(Elastic IP)
    • 고정된 주소
    • 할당 받은 후 미 사용 시 과금 - 사용시에는 과금x
      • 한정된 자원이기 떄문에 사용을 안하면 벌금 개념
      • 효율적인 사용을 위해서

서브넷

  • 서브넷(Subnet)의 일반적인 개념은 네트워크 영역을 부분적으로 나눈 망으로 정의할 수 있습니다.
    • AWS의 VPC에서도 서브넷을 통해 네트워크를 분리하여 나눌 수 있습니다.
    • VPC 내에 서브넷을 통해 네트워크망을 분리하고 있는 모습입니다.

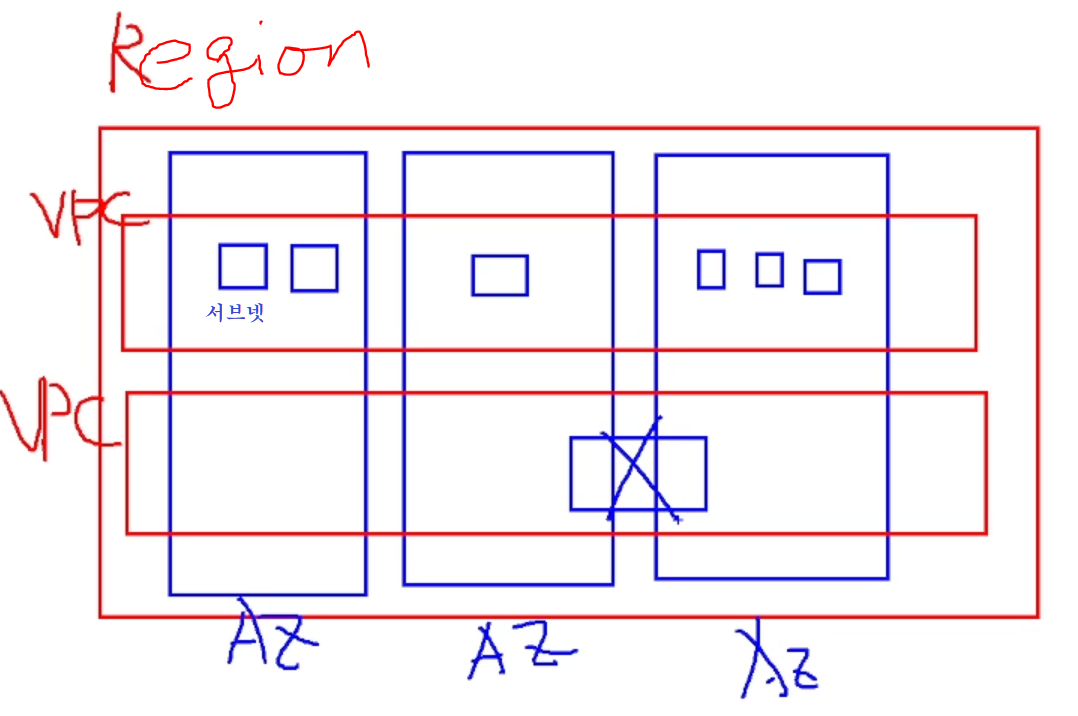

    • 추가로 알아두셔야 할 것은 서브넷의 IP 대역은 VPC의 IP 대역에 속해 있어야 하며, 서브넷 1개의 가용 영역(AZ)에 종속되어야 합니다.

  • 서브넷 설계
    • 1개의 서비스의 가용성 확보를 위해 여러 가용영역에 인스턴스를 배치 , EC2 Auto Scaling 사용

  • 서브넷의 예약되어 있는 ip 주소
    • AWS VPC 내부의 서브넷에 할당할 수 있는 IP 대역에서 미리 예약되어 있는 IP 주소가 있습니다.
    • 예를 들어 VPC A(10.0.0.0/16) 내부의 서브넷에 할당할 IP대역이 10.0.0.0/24이라면
      • 10.0.0.0~10.0.0.255 중에서 첫번째 주소: 10.0.0.0 네트워크 주소
      • 두번째 주소: 10.0.0.1 AWS VPC 가상 라우터 주소
        • 게이트웨이 주소로 사용됨
      • 세번째 주소: 10.0.0.2 AWS DNS 서버 주소
      • 네번째 주소: 10.0.0.3 - 향후 새로운 기능에 활용할 주소
      • 마지막 주소: 10.0.0.255 - 네트워크 브로드캐스트 주소 VPC 내 여러 서브넷이 존재할 경우 첫번째 서브넷의 세번째 주소를 DNS 서버 주소로 사용합니다. 나머지 서브넷의 세번째 주소는 AWS에서 예약되어 있습니다.

가상 라우터와 라우팅 테이블

  • 라우터
    • 네트워크와 네트워크를 연결하는 장치 - 라우터, 스위치
    • ip를 기반으로 어느쪽과 어느쪽이 연결되었는지 식별
      • 이 주소를 모아놓은 테이블을 라우팅테이블 이라고 부름
      • 일종의 네이게이터 역할을 하고 있음
    • 라우팅 - 이러한 연결과정
  • VPC를 생성하면 자동으로 가상 라우터가 생성됩니다. 이 가상 라우터는 라우팅 테이블을 가지고 있어 목적지 네트워크로 라우팅합니다.
    • 예시

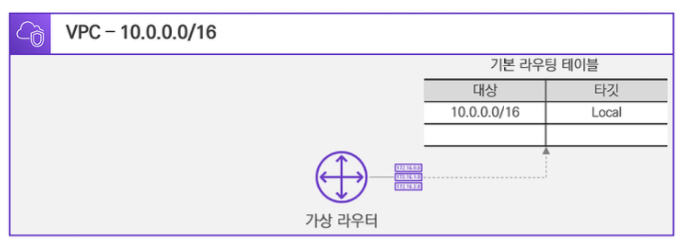

      • 10.0.0.0/16 대역의 VPC를 생성하면, 자동으로 가상 라우터가 생성 되게 됨
      • 가상 라우터는 최초에 기본 라우팅 테이블을 보유하고 있으며 로컬 네트워크에 대한 라우팅 경로만 잡혀 있습니다.
      • 여기서 로컬 네트워크는 VPC의 자체 대역으로 VPC 내에 생성된 서브넷은 라우팅 테이블의 로컬 네트워크에 의해 통신이 가능

  • 라우팅 테이블

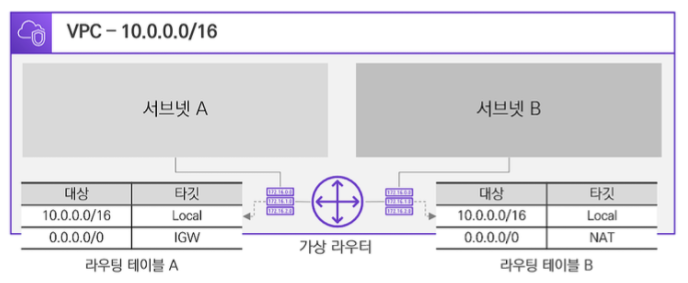

    • 가상 라우터에서는 서브넷별로 라우팅 테이블을 매핑
    • 기본 라우팅 테이블을 사용할 수도 있지만, 새로운 라우팅 테이블을 생성하고 매핑하여 서브넷 당 개별적인 라우팅 테이블을 가질 수 있습니다

인터넷 게이트웨이

  • 게이트웨이란?
    • 인터넷 게이트웨이는 VPC와 인터넷 간의 논리적인 연결입니다.
    • 간략하게 VPC에서 인터넷 구간으로 나가는 관문이라고 생각할 수 있습니다.
  • 인터넷 게이트웨이는 VPC 당 1개만 생성할 수 있습니다.
    • 인터넷 게이트웨이를 통해 외부 인터넷 구간으로 통신할 수 있는 대상은 퍼블릭 IP를 사용하는 퍼블릭 서브넷 내의 자원입니다.
    • 이러한 퍼블릭 서브넷은 자신의 라우팅 테이블에 외부 인터넷 구간으로 나가는 타깃을 인터넷 게이트웨이로 지정해 주어야 합니다.

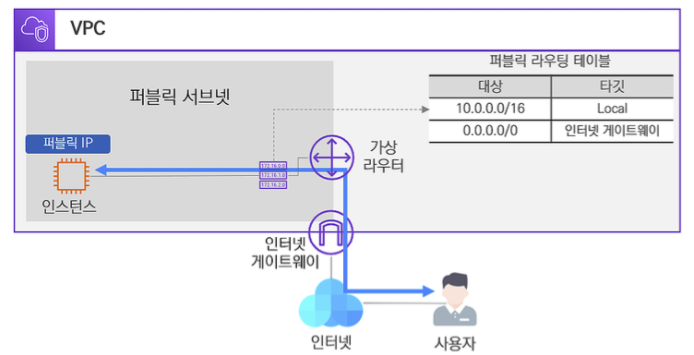

  • 퍼블릭 서브넷 내의 인스턴스가 외부 인터넷 구간과 통신하기 위하여 인터넷 게이트웨이가 관문이 되어 이를 통해 통신이 되고 있습니다.
    • 인터넷 게이트웨이는 양방향으로 연결을 지원하기에 외부 인터넷 구간에서 퍼블릭 서브넷의 퍼블릭 IP로도 정상적인 통신이 가능합니다

NAT 게이트웨이

  • NAT 게이트웨이도 인터넷 게이트웨이처럼 외부 인터넷 구간과 연결하는 관문 역할을 하고 있습니다.
    • 차이점은 NAT이라는 명칭에서 알아볼 수가 있는데, NAT은 Network Address Translation의 약자로 네트워크 주소 즉, IP 주소를 변환해 주는 기술
  • 인터넷 구간은 공공 네트워크 구간으로 퍼블릭 IP를 통해 통신이 이루어집니다.
    • 프라이빗 IP는 인터넷 구간으로 넘어올 수가 없는데, 이때 NAT 게이트웨이가 프라이빗 IP를 퍼블릭 IP로 변환하여 통신을 도울 수 있습니다.
  • 인터넷 게이트웨이와의 차이
    • 인터넷 게이트웨이는 퍼블릭 서브넷의 외부 인터넷 구간을 연결하는 반면에

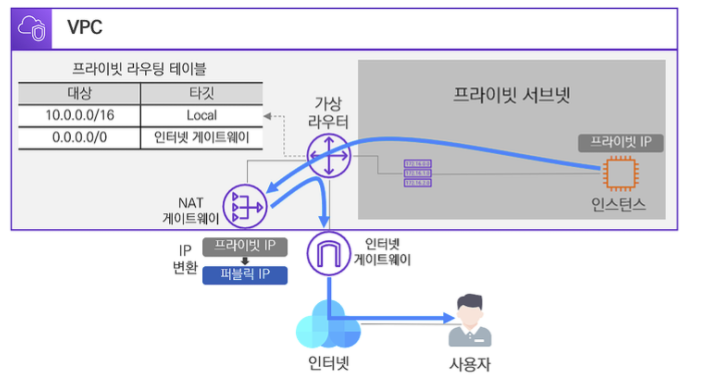

      • NAT 게이트웨이는 [그림 3-4-1]과 같이 프라이빗 서브넷 인스턴스의 프라이빗 IP를 퍼블릭 IP로 변환하여 외부 인터넷 구간으로 연결할 수 있습니다.
    • 인터넷 게이트웨이 양방향 연결을 지원하는 반면에
      • NAT 게이트웨이는 한쪽 방향으로만 동작
      • 즉, 프라이빗 서브넷에서 외부 인터넷으로 통신이 가능하지만 반대로 외부 인터넷에서 프라이빗 서브넷으로 통신은 불가능

보안 그룹과 네트워크 ACL

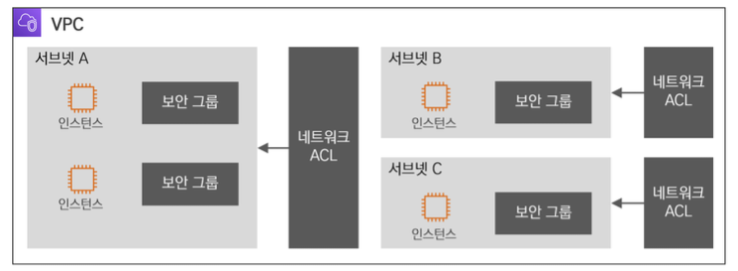

  • 보안 그룹과 네트워크 ACL
    • 접근제어를 통해 보안
  • VPC는 인스턴스 레벨과 서브넷 레벨 상에서 대상을 필터링 할 수 있는 보안 기술을 사용할 수 있습니다.
    • 인스턴스 레벨에서의 보안 기술은 보안 그룹Security Group
      • 보안 그룹은 인스턴스 별로 지정하는 보안 기술
    • 서브넷 레벨에서의 보안 기술은 네트워크 ACL Access Control List
      • 네트워크 ACL은 서브넷 별로 지정하는 보안 기술
  • 이러한 보안 기술들은 인바운드 및 아웃바운드되는 데이터에 대해 허용 규칙과 거부 규칙을 수립하여, 원하는 데이터만 수용할 수 있게 필터링 할 수 있습니다
